產品簡介：

　　SU-SCSZ手持觸屏新型水文水質測定儀，應用于農林農田灌溉、水肥一體化、溫室種植、農業環境保護、生活用水、漁業水產養殖、特種養殖、普通養殖、旅游景區、博物館、湖泊、河流、市政水務、市政污水、工業污水、工業用水、水文與水資源（科研、教學、施工）專業、環保行業、衛生醫療行業及各種需要隨時在線精準監測土壤和水體中的離子含量、水質生態環境等多個參數在線監測，并可以自動拍照，將上述數據全部在云端存儲，可隨時通過手機、計算機查看即時數據和歷史數據，同時需要在線視頻監控的工作需求。

    主要流動測試水質溫度、電導率、鹽分、溶解氧、水位、流速等參數。

1.手持式結構設計，ABS塑料材質，方便攜帶。配備便攜式鋁合金機箱。

2.真彩3.5寸觸摸屏中文顯示，屏幕亮度可調，可以適應不同環境下的顯示需要。

3.通訊方式：RS485 、USB、TYPE-C、4G傳輸和RJ45等可選。

4.數據采集可采取自動和手動采集兩種方式。測試數據可保存在儀器中。本機可查看、導出歷史數據，支持U盤數據拷貝?？汕宄龤v史記錄。

5.時鐘顯示：實時顯示當前的時間，年-月-日 時：分：秒，可手動設置時鐘，斷電自動保存。

6.多路傳感器數據采集，如果配備本公司研發的分線器，多個集線器組合使用，最多可同時接入256個傳感器。

7.內置無線4G模塊，實現了多參數多功能在線檢測（可選）和數據遠程傳輸。

8.可增配GPS定位、電子羅盤、拍照、語音播報、脈沖采集等功能。

9.內置大功率鋰電池組供電，屏幕具有電量顯示功能；可持續工作12小時以上。

10.觸摸屏設置：支持屏幕亮度設置、網絡配置、傳感器設置、傳感器限值設置播報、傳感器采集間隔設置、主機拓展功能設置等。

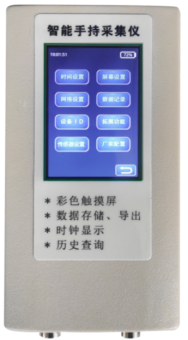

主機技術參數:

1、觸摸屏：3.5”TFT，800*480像素，內置智能操作系統，65536真彩色，LED背光，亮度250cd/m2。

2、外觀尺寸：190*99*41。

3、通訊接口：標配USB口，可擴展RS232，RS485，RJ45及4G。

4、電源：內置鋰電池12.6V/2AH。

5、本機存儲：≤15M。

6、優盤存儲：≤32G，單文件≤4G。



水文水質傳感器常用檢測項目：(可選)



產品名稱	功能參數	數量
降雨量	測量范圍：≤4mm/min（降水強度）；分辨率：0.2mm（6.28ml）	1
水溫溫度	測量范圍：-40℃～85℃ ，測量精度：0.1℃。	1
水質PH	測量范圍：pH：0～14；輸出形式：電壓0-2VDC 準確度： ±0.02 (pH4~9)；分辨率：0.01	1
水質氧化還原ORP	電極電位：245―270mv（15―30℃）　　測試范圍：±0-1999mV 參比電極內阻：≤10kΩ   定性：±8mv/24h	1
水質電導率	量程:0-20000us/cm,分辨率:0.001ms/cm,精度:0.01us/cm	1
水質鹽分	測量量程：0-700ppt；0-70%；0-700g/L  測量精度：±1%F.S 壓力范圍：≤0.6Mpa   溫度補償：NTC10K     溫度范圍：0-80℃	1
水深（液位）	測量范圍：0～50000mmH2O；準確度：0.2%FS(典型)；穩定性誤差：0.2%FS(典型)	1
溶解氧	量程:0-20mg/L,分辨率:0.01mg/L,精度:0.2mg/L	1
氨氮傳感器	量程:0-200mg/L,分辨率:0.01mg/L,精度:5%FS 分辨率 NH4N：0.01 mg/l 、K+：0.01 mg/l（ 溫度：0.1℃ pH：0.01 測量精度 NH4N：測量值的±5 %或± 0.2 mg/L 取大者 K+：測量值的±5 %或±0.2 mg/L 、 溫度：±0.1℃ 、pH：±0.1 pH	1
濁度傳感器	量程:0-1000ntu,分辨率:0.01ntu,精度:0.2mg/L	1
COD傳感器	測量范圍 0~200mg/l COD (2mm 光程,采用 SAC254 光譜吸收系數) 測量精度 ±5% 、測量間隔 最小 30 秒 、壓力范圍 ≤0.4Mpa	1
雷達流量傳感器	測速范圍 0.15 ～ 15m/s ，測速精度 ±2%  速度分辨力 0.01m/s ，測距范圍 0.4 ～ 40m  測距精度 ±1cm ，距離分辨力 1mm測距精度 ±1cm ，距離分辨力 1mm 天線樣式 流速：14 x 32゜水位：11 x 11゜	1
多普勒流量傳感器	測量種類：點流速、液位、溫度、流量 防護等級：IP68 測量方式：在線式 測量原理：聲學多普勒法，速度面積法 供電方式：電池、太陽能、市電 輸出信號：Modbus RS485 輸出信號內容：點流速、水位、溫度 內容：瞬時流量液體酸堿度要求：pH 值 6~8液體壓 力要求：自然環境狀態下，1 個標準大氣壓連續工作 功耗：12V*65mA=12V*0.065A≈0.8W      流速范圍（m/s） 0.021 米/秒～6.00 米/秒（～ 12.00 米／秒可訂制）  精度：±1.0%±1cm/s 水溫測量（℃） -10℃～60℃ 精度：±1（℃） 水深測量范圍 0.05 米～10 米（～100 米可 訂 制）   精度：0.5%±0.5cm 瞬時流量范圍： 1 升/秒～99.99 立方米/秒 累計流量 0.1 立方米～999999 立方米	1
電磁流量傳感器	四氟襯底，316L電極，蘭申轉換器，220V供電一體法蘭式，耐壓1.6MPa，含4～20mA電流輸出，485通訊信號。量程：150～3000立方米/每小時	1
拍照攝像頭	4G拍照攝像頭，造型小巧便于安裝、像素200-500萬像素，采集器主機控制供電、設置拍照參數、數據照片獨立4G上傳服務器平臺，可實現與氣象數據圖文疊加，實現監控環境、植物生長狀況、定點監控等功能。	1

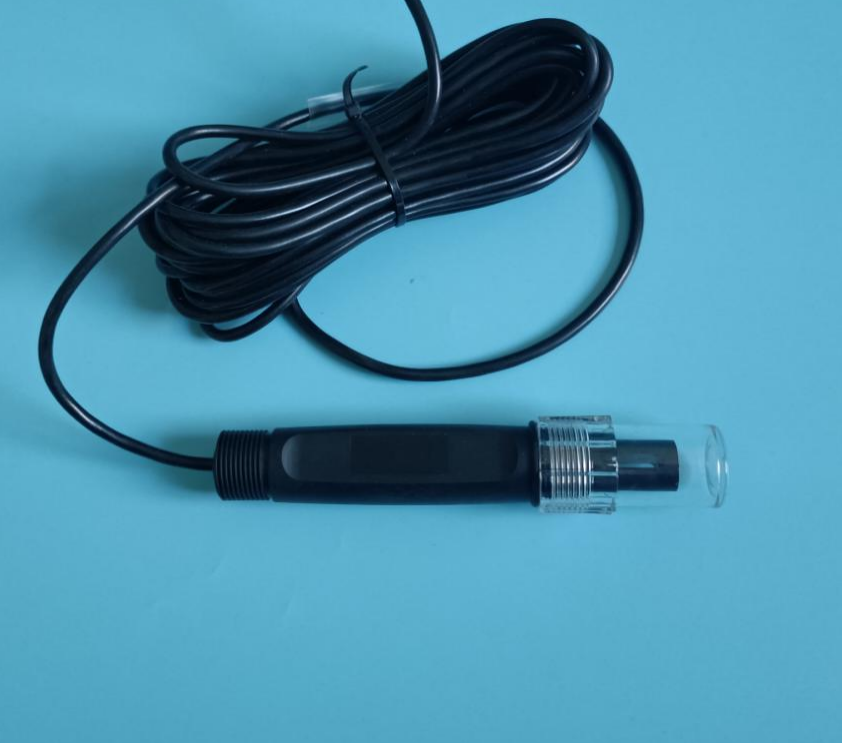

一、水質EC電導率傳感器

采用石墨電極，MCU 控制。

測量量程：0～20mS/cm;

準確度：＜+5%；

分辨率：0.01 mS/cm;

供電方式：DC 12V

輸出形式：RS485 支持 ModBus 協議，

波特率 9600，地址 0-255 可設 線纜等級：

額定電壓：300V 溫度等級：80℃

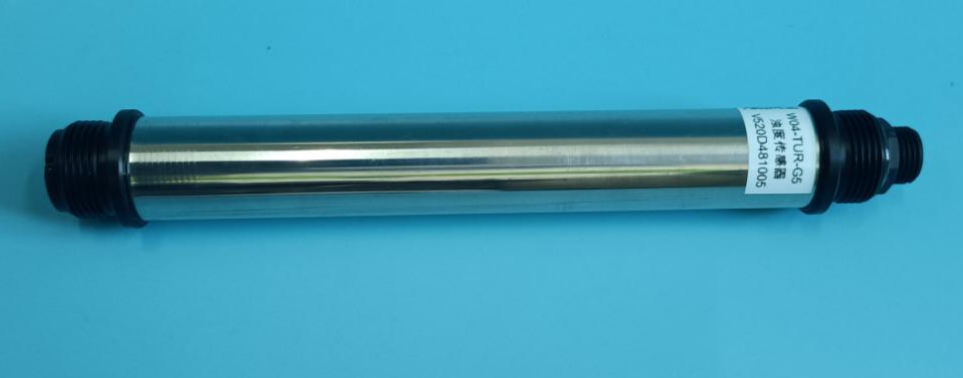

二、水質濁度傳感器

測量范圍：0-3000NTU

分辨率：0.01NTU

精度：<5%FS

壓力范圍：0.2MPa

校準：標液校準、水樣校準

原理：90°散射光，進口光源

最深深度：水下 60 米

防護等級：IP68/NEMA6P

傳感器接口：支持 RS-485 ，MODBUS 協議

裝配方式：投入式、流通式

電源信息：DC 9～36V,電流<50mA

外殼材料：POM

三、水質氨氮傳感器

氨氮傳感器由銨離子監測探頭、pH 監測探頭、溫度監測探頭組成，內置參數修正、補償模型

測量范圍 NH4N：0.1-1000 mg/L

K+：0.5-1000 mg/L

pH：5-10

溫度：0-40℃

分辨率 NH4N：0.01 mg/l

K+：0.01 mg/l（

溫度：0.1℃

pH：0.01

測量精度 NH4N：測量值的±5 %或± 0.2 mg/L 取大者

K+：測量值的±5 %或±0.2 mg/L

溫度：±0.1℃

pH：±0.1 pH

響應時間 ≤2 分鐘

最小檢出限 0.2mg/L

防護等級 IP68/NEMA6P；

電纜長度 標配 10 米電纜

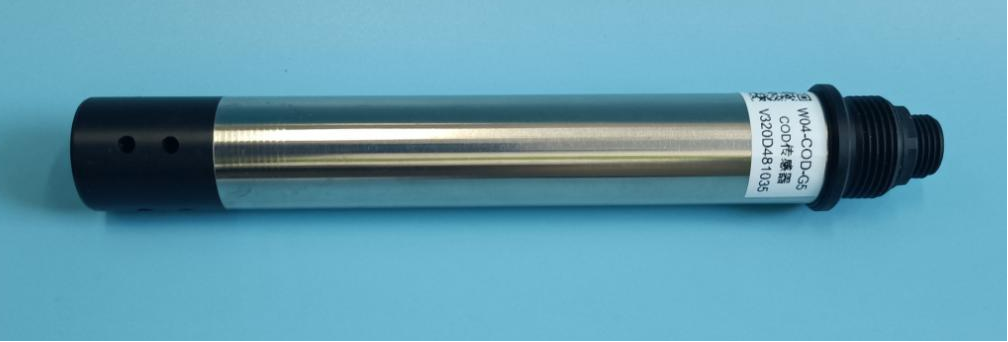

四、COD傳感器

測量范圍 0~200mg/l COD (2mm 光程,采用 SAC254 光譜吸收系數)

測量精度 ±5%

測量間隔 最小 30 秒

壓力范圍 ≤0.4Mpa

傳感器材質 SUS316L

補償波長 540 mm

電 源 9-36V

通訊協議 MODBUS RS485

存儲溫度 -15 到 65℃

工作溫度 0 到 45℃

防護等級 IP68/NEMA6P

電纜長度 標配 10 米電纜，可延長至 100 米

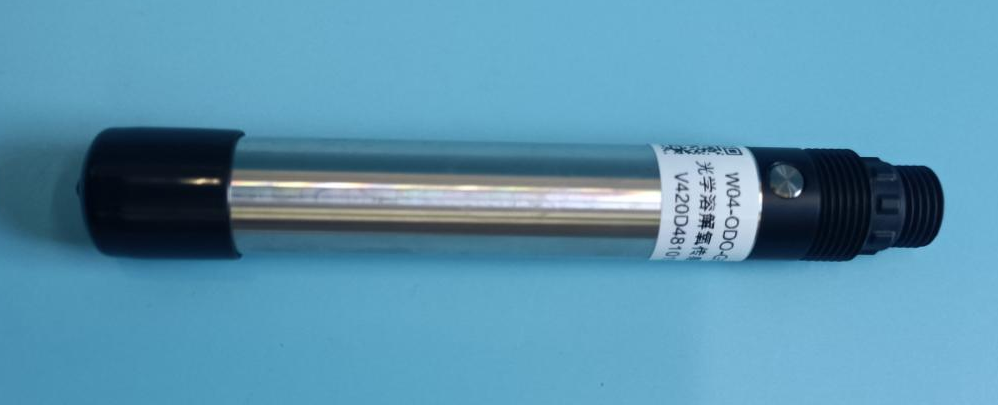

五、水質溶解氧傳感器

量程：0～20mg/L 或 0～200%飽和度，

精度：±3% 溫度補償：0-45℃，

精度：±0.5℃

存儲溫度：-15 到 60℃

壓力范圍：≤0.3Mpa

測定原理：熒光法，內部采用熒光膜片

校準：空氣校準

傳感器漂移: <1% 每年

防水等級：IP68/NEMA6P

傳感器接口：支持 RS-485 ，MODBUS 協議

裝配：6 分螺紋，浸入式安裝

電源信息：DC 12V,電流<50mA

外殼材質：主體 SUS316L；

上下蓋：PPS+玻纖；O 型環：氟橡膠；線纜：PVC

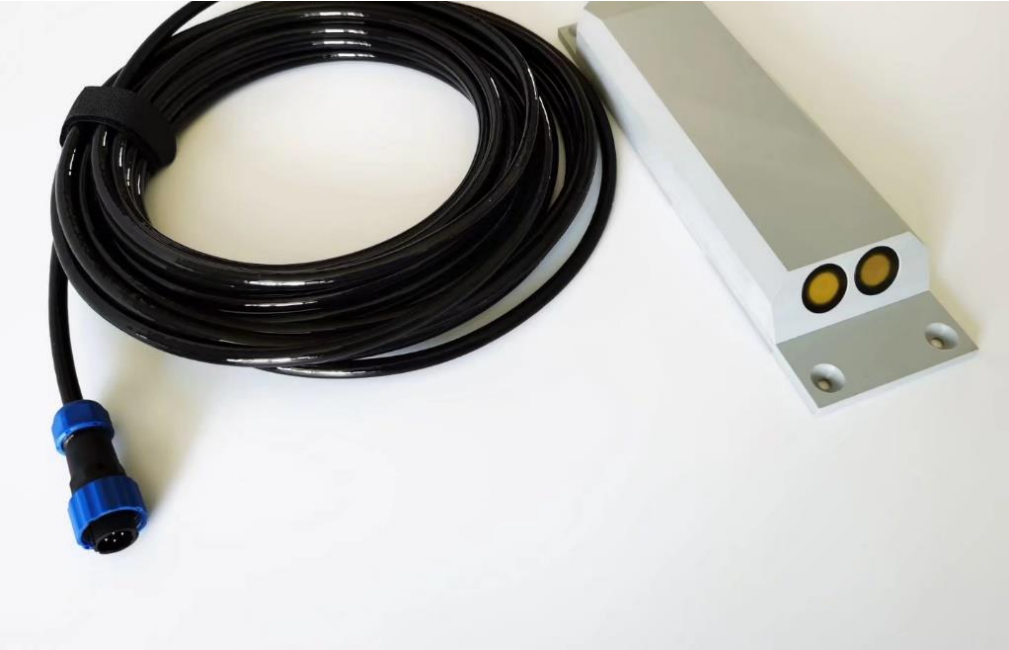

六、多普勒流量傳感器

測量種類：點流速、液位、溫度、流量

防護等級：IP68

測量方式：在線式

測量原理：聲學多普勒法，速度面積法

供電方式：電池、太陽能、市電

輸出信號：Modbus RS485

輸出信號內容：點流速、水位、溫度

內容：瞬時流量液體酸堿度要求：pH 值 6~8液體壓

力要求：自然環境狀態下，1 個標準大氣壓連續工作

功耗：12V*65mA=12V*0.065A≈0.8W

流速范圍（m/s） 0.021 米/秒～6.00 米/秒（～

12.00 米／秒可訂制）  精度：±1.0%±1cm/s

水溫測量（℃） -10℃～60℃ 精度：±1（℃）

水深測量范圍 0.05 米～10 米（～100 米可

訂 制）   精度：0.5%±0.5cm

瞬時流量范圍： 1 升/秒～99.99 立方米/秒

累計流量 0.1 立方米～999999 立方米

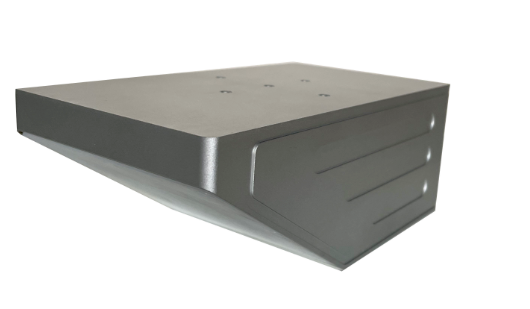

七、雷達流量傳感器

供電電壓 直流7 ～ 28V

電流（12V供電） 正常工作時300mA左右，休眠小于1mA。

工作溫度 -35° ～ 70°

防水等級 IP67

發射頻率 24.000 ～ 24.250GHz

通訊接口 RS-232 / RS-485

通訊協議 MODBUS-RTU / 自定義協議

測速范圍 0.15 ～ 15m/s

測速精度 ±2%

速度分辨力 0.01m/s

測距范圍 0.4 ～ 40m

測距精度 ±1cm

距離分辨力 1mm

天線樣式 流速：14 x 32゜水位：11 x 11゜

間隔時間 1 ～ 5000min

八、水位;

    測量范圍：0～50000mmH2O；準確度：0.2%FS(典型)；穩定性誤差：0.2%FS(典型)

九、電磁流量傳感器

    四氟襯底，316L電極，蘭申轉換器，220V供電一體法蘭式，耐壓1.6MPa，含4～20mA電流輸出，485通訊信號。量程：150～3000立方米/每小時

十、固體懸浮物傳感器

1、SS測量范圍及分辨率：10000mg/L

2、分辨率：10mg/L

3、溫度范圍：0-50°

4、防水等級IP68

5、電源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：紅外法

十一、藍綠藻傳感器

1、測量范圍及分辨率：0-100ug/L

2、分辨率：0.01ug/L

3、溫度范圍：0-50°

4、防水等級IP68

5、電源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：熒光法

十二、葉綠素傳感器

1、測量范圍及分辨率：0-400ug/L

2、分辨率：0.01ug/L

3、溫度范圍：0-50°

4、防水等級IP68

5、電源：DC+5/12V

6、材料：316/POM

7、尺寸：φ28mmX168mm

8、原理：熒光法
