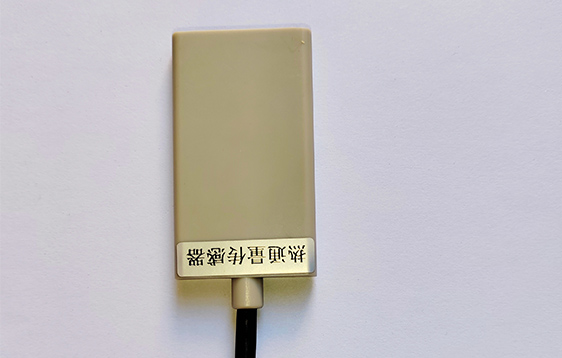

MC-TRT型土壤熱通量傳感器

產品使用手冊

    本公司鄭重承諾：凡是采購我公司傳感器的用戶，我公司提供免費一對一的技術支持（接線方法、數據解析、維護保養等知識），直至用戶掌握使用。

一、產品概述

    土壤熱通量傳感器又稱作熱流板、土壤熱通量板、熱流計等名稱，是用來測量熱通量的儀器，可以用于土壤內部測量。它通過一個熱電堆，以電壓形式輸出，電壓正比于熱通量，適用于測量土壤和建筑墻體、玻璃墻體的熱導率。利用埋在土中2cm處的熱通量板所測量得到的土壤熱通量值。一年當中，它是隨著季節的變化而變化，夏季土壤熱通量為正值，既有熱量進入土壤層中，而且量值較大；冬季則土壤熱通量為負值，土壤中的熱量向大氣釋放，量值較小。

二、適用范圍

    本品可廣泛用環境、農業、林業、種植、建筑、等領域。

三、測量方法

（一）土壤中測量方法

    應該使板面與熱流量方向相垂直，水平放置于土壤層中。傳感器的埋設深度，通常是距自然下墊面3-10厘米深處，應盡量避免直接設置在土層表面，因?yàn)樽匀幌聣|面并非幾何平面，表面的微小起伏將使傳感器讀數失去代表性，同時傳感器的上表面直接與空氣接觸也可能產生輻射誤差。通常在觀測場地選擇一塊具有代表性的地段，用鏟刀垂直向下挖一剖面，

    從土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置熱流板，并使傳感器的上下兩側面能與土壤保持良好的接觸，將導線沿剖面引出再將土壤回填。但要注意，熱流板的埋設深度應該是其中心線與土壤表面的距離。

（二）墻面上測量方法

    將熱流傳感器表面均勻涂上凡士林，將涂有凡士林的熱流傳感器貼在墻體表面，使墻體和熱流傳感器能夠進行緊密接觸，停留幾分鐘后，待熱流傳感器適應環境溫度后可開始測量。

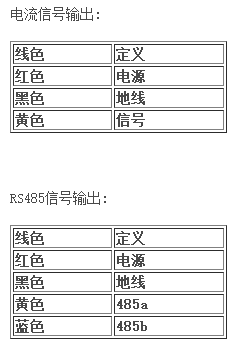

六、常見故障現象及解決方法

1.傳感器輸出信號異常

a) 查看供電電壓是否穩定

b) 查看供電范圍是否正常

c) 檢查線路是否虛接

2.傳感器無信號輸出

a) 查看電源正負極和地線是否連接正確

b) 檢查電源電壓是否符合要求

七、維護和保養

    本儀器屬精密的電子產品，正確的的維護和保養有助于保護儀器性能，請注意以下幾點：

1、 請依據使用說明書的要求正確使用說明書，接錢有誤有可能導致儀器損壞。

2、 不要用揮發性液體擦拭儀器，否則可能導致儀器變色變形；軟布擦拭，避免儀器外部保護膜劃傷。

3、 儀器應輕拿輕放，不得摔落或重壓，否則將導致儀器變形、內部電路板損壞。

4、 不要在儀器帶電的情況下觸摸感應部位，以影響量結果或?qū)е聝x器內部電路的損壞。

5、 請勿私自拆卸和改裝本儀器，以免對儀器造成損壞。

6、 儀器使用時應用螺絲牢固固定，否則有可能損壞儀器。

7、 定期檢查儀器電源電壓，確保儀器正常運行。

RS485通訊協議

采用了MODBUS-RTU協議的命令子集，使用讀寄存器命令（03）（06）。

1、數據傳輸方式：

8位數據位，1位停止位，無校驗位。

2、數據傳輸速率：

缺省波特率為9600bps，不可修改，用戶希望使用其他波特率時，請?jiān)诙ㄘ洉r聲明。支持波特率：9600bps，4800bps，2400bps,1200bps。

3、數據報文格式

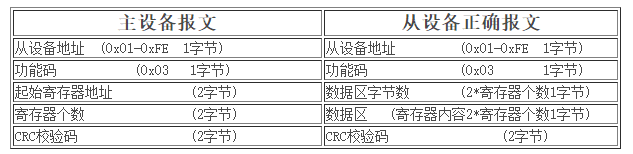

⑴功能碼0x03---查詢從設備寄存器內容

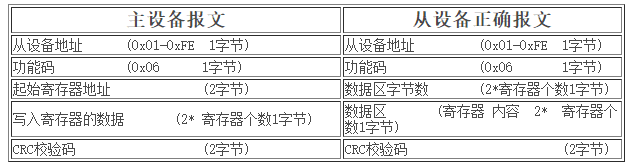

⑵功能碼0x06---對從設備寄存器置數

注：1、CRC檢驗碼低位在前、高位在后,寄存器地址, 寄存器個數,數據均為高位在前、低位在后;   2、寄存器字長為16bit(兩個字節);
